板管两用光纤激光切割机
当前所在位置: 首页 » 产品中心 » 板管两用光纤激光切割机

联系我们

loading

分享到：

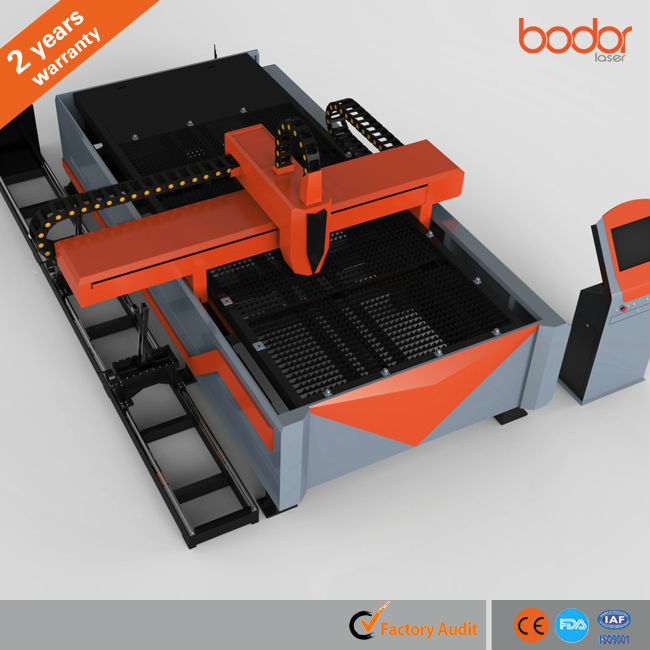

板管两用光纤激光切割机

数量：
询价 加入询价篮

  • 大鹏
板管一体光纤激光切割机
操作简单，可实现任意角度相贯线切割，如三维演示图所示：
  •
    二重支管(母管、支管)
  •
    弯头(虾米管)
  •
    三通管(母管、支管)
  •
    主管截断
  •
    多边形支管
  •
    三重支管(母管、支管)
无需画图，电脑系统成型。操作方便，图形拼接一次输入参数，直接生成全部加工代码：
人工手绘图纸
电脑系统成型
节省人工，精度高
切面光滑
尺寸精确，便于焊接
板管一体光纤激光切割机分解图
龙门加长，板管一体切割，适用范围广
旋转夹具，尺寸可调
旋转装置，可定制
高速圆轨，移动便利
板管两用切割机
分解图
光纤激光切割机工作原理
光纤激光切割机是采用国际最先进的光纤激光器输出高能量密度的激光束，并聚焦在工件表面上，使工件上被超细焦点光斑照射的区域瞬间融化和汽化，通过数控机械系统移动光斑照射位置而实现自动切割。它是集最先进的光纤激光技术、数控技术、精密机械技术于一体的高新技术设备。
世界顶级的进口光纤激光器，性能稳定，寿命可达10万小时。
每台设备都经过650℃的热时效处理，保证床身坚固不变形。
批量生产，技术娴熟，生产工艺先进。
采用日本安川伺服电机
大型龙门铣
龙门式重型结构，保证稳定度
美国IPG、日本SMC、台湾AIRTAC、西班牙FAGOR、日本OMRON、日本安川、德国西门子等。
板管一体光纤激光切割机产品优点
质量控制体系
质量控制体系
-来料检验
-过程检验
-成品检验
瑞士先进设计
多项专利认证


省人力
节省人力成本
解决问题
人员成本高且人员管理难

效率高
速度快便于操作
解决问题
人工或普通机械加工速度慢效率低

品质好
精度高,切面光滑,便于焊接加工或组装
解决问题
人工精度差,机械切面粗/切缝大

标准化
电脑操作,
标准化生产
解决问题
批次工件误差大

成本低
一次投入,免维护,使用成本极低
解决问题
设备维护成本高,后续持续投入

促环保
非接触加工+排尘排烟装置,环保安全
解决问题
对人力和环境污染严重


型号 BCL 1530FB BCL 1540FB 可选
切割范围(长×宽) 1500*3000mm 1500*4000mm 根据需要
激光器介质 半导体泵浦连续掺镱光纤
最大空行速度 100m/min
最大切割速度 35m/min
定位精度 0.03mm
重复定位精度 0.02mm
冷却方式 水冷
激光器输出功率 500W/1000W/2000W（可选200W/300W/1500W/2400W/3000W）
最小线宽 0.1mm
驱动方式 伺服电机
传动方式 丝杠或齿轮齿条
电力配置 380V/50Hz
连续工作时间 24小时
相关重量 整机约5吨，实际重量根据配置决定
主机占地面积（长*宽*高） 2.4*4.7*1.9m 2.4*5.7*1.9m 根据需要
配件占地面积以500W为例（长*宽*高） 水冷机 1*1*1.2m 控制柜 1*0.8*1.8m 激光器 0.5*0.6*0.14m
光纤激光机切割厚度及速度参数
材料 厚度(mm) 500W 1000W 2000W 200W 300W
最大切割速度m/min 最佳切割速度m/min 最大切割速度m/min 最佳切割速度m/min 最大切割速度m/min 最佳切割速度m/min 最佳切割速度m/min 最佳切割速度m/min
碳钢（氧气辅助） 0.2 - - - - - - 25.0 30.0
0.4 - - - - - - 15.0 20.0
0.6 - - - - -
7.0 12.0
0.8 - - - - - - 3.0 5.0
1 15.0 10.0 24.0 16.0 35.0 22.0 2.2 3.0
1.5



- - 1.5 1.8
2 8.0 6.0 13.0 10.0 22.0 16.0 1.0 1.3
2.5 - - - - - - 0.6 0.9
3 4.0 3.0 8.0 5.0 12.0 8.0 - 0.6
4 2.0 1.5 4.0 2.5 7.0 4.0 - -
5 1.0 0.8 3.0 2.0 5.0 3.0 - -
6 0.8 0.6 2.0 1.5 3.5 2.5 - -
8 - - 1.2 1.0 2.0 1.6 - -
10 - - 1.0 0.8 1.8 1.3 - -
12 - - 0.8 0.5 1.3 1.0 - -
16 - - - - 1.0 0.8 - -
20 - - - - 0.8 0.6 - -
不锈钢（空气辅助） 0.2 - -
- - - 25.0 30.0
0.4 - -
- - - 10.0 18.0
0.5 25.0 20.0 - - - - - -
0.6 -

- - - 3.8 9.0
0.8 20.0 16.0 - - - - 1.6 5.0
0.8(带膜切) 15.0 10.0 - - - - - -
1 15.0 10.0 24.0 16.0 35.0 22.0 1.0 2.2
1.5 -

- - - 0.6 1.2
2 6.0 4.0 10.0 6.0 16.0 10.0 - 0.5
3 1.5 1.0 3.0 2.0 9.0 5.0 - -
4 -
2.0 1.5 4.5 3.0 - -
5 -
1.3 1.0 3.5 2.5 - -
6 -
- - 3.0 2.0 - -
8 -
- - 1.2 1.0 - -
镀锌板（氧气辅助） 0.5 20.0 16.0 - - - - - -
1 15.0 10.0 24.0 16.0 35.0 25.0 - -
2 5.0 3.0 8.0 5.0 12.0 8.0 - -
3 1.0 0.6 2.0 1.5 5.0 3.0 - -
4 - - 1.2 1.0 4.0 2.5 - -
6 - - - - 3.0 2.0 - -
铝板 0.5 3.0 2.5 - - - - - -
1 2.4 2 8.0 6 13.0 10 - -
1.5 2.0 1.5 2.5 2 5.2 4 - -
2 1.5 1 1.8 1.5 2.6 2 - -
3 0.8 0.6 1 0.8 1.3 1 - -
4 - - - - 1.0 0.8 - -
5 - - - - 0.8 0.6 - -
铜板 0.5 2.0 1.5 3.0 2.5 5.0 4 - -
1 1.5 1 2.0 1.5 3.0 2.4 - -
2 0.8 0.6 1.5 1 2.5 2 - -
3 - - 0.7 0.5 1.5 1 - -
4 - - - - 0.8 0.5 - -

切割样品展示
板材切割各种应用，管材坡口切割，相贯线切割，管材切断，管材图形切割，管材雕花等。
  • 管材切孔
  • 管材切字
  • 管材切孔
  • 方管切割
  • 管材切断
